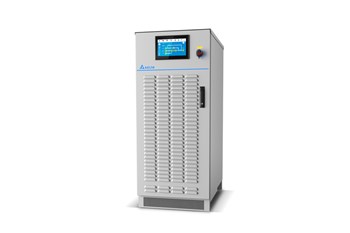

IPT 시리즈 20-200 kVA

탁월한 내구성

• 출력 Zig-zag 변압기를 적용하여 안정적인 전기적 절연(Galvanic Isolation)을 제공하고, 불평형 부하 대응 성능을 향상시키며 정격 kVA 100% 출력 가능
• 우수한 단락 대응 성능: 부하 측 단락 시 정격 전류의 최대 3.3배까지 견디며, 기존 무변압기 UPS 대비 약 35% 향상된 성능 제공
• 산업 환경에 최적화된 견고한 기구 설계로 최대 IP43(옵션) 보호 등급 지원, 물 및 액체, 전도성 먼지, 고온 및 지진 환경에서도 안정적인 운전 보장
• 주요 구성품 이중화 설계를 통해 무정전 운전 보장

비용 효율성

• 능동형 역률 보정(PFC) 적용으로 입력 전류 고조파(THDi < 3%)를 효과적으로 저감하여 상위 전력 시스템에 미치는 왜곡을 최소화하고, 발전기·케이블·차단기 등 전단 설비 투자를 최적화하며, 추가 고조파 필터 비용을 절감하고 공장 에너지 규제 대응을 지원
• 입력 역률 > 0.99로 산업용 UPS 기준을 상회하며, 에너지 손실 최소화 및 시스템 효율 극대화
• 자가 진단(Self-diagnosis) 및 주요 구성품 분석 기능을 통해 UPS 성능 및 수명 극대화

간편한 운영 및 관리

• 간편한 사용성: 방수형 10인치 컬러 터치스크린(IP54) 적용
• 간편한 유지보수: 전면 접근 구조 지원
• 간편한 설치: 하부 기본 및 상부(옵션) 케이블 인입 지원

1. 모델
2. IPT-20K, IPT-30K, IPT-40K, IPT-50K, IPT-60K,
   IPT-80K, IPT-100K, IPT-120K, IPT-160K⁽¹⁾, IPT-200K⁽¹⁾

3. ---

4. 정격 용량
5. ⦁ IPT-20K: 20 kVA / 18 kW
   ⦁ IPT-30K: 30 kVA / 27 kW
   ⦁ IPT-40K: 40 kVA / 36 kW
   ⦁ IPT-50K: 50 kVA / 45 kW
   ⦁ IPT-60K: 60 kVA / 54 kW
   ⦁ IPT-80K: 80 kVA / 72 kW
   ⦁ IPT-100K: 100 kVA / 90 kW
   ⦁ IPT-120K: 120 kVA / 108 kW
   ⦁ IPT-160K: 160 kVA / 144 kW
   ⦁ IPT-200K: 200 kVA / 180 kW
6. 병렬 구성: 최대 8대

7. ---

8. 입력
9. 정격 전압: 380/400/415 Vac, 3P4W+PE/3P3W+PE
10. 전압 범위: 324-477 Vac (100% 부하); 286-324 Vac (70-100% 부하로 디레이팅)
11. 주파수 범위: 40-70 Hz
12. 총 고조파 왜곡(THDi): < 3%
13. 역률: > 0.99 (100% 부하)

14. ---

15. 출력
16. 정격 전압: 380/400/415 Vac, 3P4W+PE (3P3W+PE 옵션)
17. 전압 변동률: ±1% (Static, 정적); ±3% (Dynamic, 동적)
18. 주파수: 50/60 ± 0.05 Hz
19. 전압 총 고조파 왜곡 (THDv): < 2% (Linear load, 선형 부하); < 5% (Non-linear load, 비선형 부하)
20. 역률: 0.9
21. 허용 부하 역률: 디레이팅 없이 0.8 선행(Leading) ~ 0.7 지상(Lagging)
22. 과부하 용량: ≤ 110%: 60분; 111~125%: 10분, 126~150%: 1분, > 150%: 1 초
23. 전류 파고율: 3:1

24. ---

25. 효율
26. 온라인 모드: 최대 94.5%
27. 에코 모드: 최대 97.5%

28. ---

29. 배터리
30. 배터리 타입: VRLA/리튬이온
31. 공칭 전압: 480 Vdc
32. 수량: 36-44 pcs
33. 운전 전압 범위: 346~638 Vdc
34. 최대 충전 전류:
    ⦁ IPT-20K: 11A
    ⦁ IPT-30K: 13A
    ⦁ IPT-40K: 15A
    ⦁ IPT-50K: 17A
    ⦁ IPT-60K: 23A
    ⦁ IPT-80K: 30A
    ⦁ IPT-100K: 38A
    ⦁ IPT-120K: 45A

35. ---

36. 통신 및 인터페이스
37. 디스플레이: 10인치 컬러 LCD 터치스크린
38. 포트
    USB 포트 x1, RS-232 x1, 입력 드라이 접점 x4, 출력 드라이 접점 x6, 네트워크 포트 x1, REPO x1, Modbus (RS-485) x1
39. 원격 비상 전원 차단(REPO): 기본
40. 프로토콜
    SNMP, Modbus RTU, Modbus TCP/IP, HTTP(S), SNTP, SMTP, DHCP

41. ---

42. 크기
43. 외형 치수 (W x D x H)
    ⦁ IPT-20K-80K: 600 x 830 x 1420 mm
    ⦁ IPT-100K/120K: 800 x 830 x 1570 mm
44. 중량
    ⦁ IPT-20K/30K: 336 kg
    ⦁ IPT-40K/50K: 404 kg
    ⦁ IPT-60K/80K: 456.5 kg
    ⦁ IPT-100K/120K: 593 kg

45. ---

46. 환경 조건
47. 동작 온도: 0 to 40°C
48. 습도: 0~95% (비응축)
49. 고도: 0-2,000 m (1,000 m 이상부터 100 m당 1% 디레이팅)
50. 보관 온도: -20 to 70°C
51. 보관 습도: 0-95%
52. IP 등급: IP20, IP43 (옵션)

53. ---

54. 규격 및 인증
55. 안전규격: CE
56. EMC (전파적합성): IEC 62040-2
57. 성능 규격: IEC 62040-3
58. 환경 규제: RoHS, REACH

59. ---

60. 기능
61. 기본
    ▪️콜드 스타트(Cold Start) 기능
    ▪️배터리 션트 트립(Battery Shunt Trip)
    ▪️주파수 변환 기능
    ▪️Power Walk-in 기능
62. 옵션
    ▪️동기화 다중 버스(SMB)
    ▪️접촉기 기반 역전류 보호 (Backfeed protection)
    ▪️Delta 리튬이온 배터리 BMS 연동 소프트웨어
    ▪️DC 배터리 접지 결함 검출기(Ground Fault Detector)

63. ---

64. (1) 출시 예정 제품

    모든 사양은 사전 예고 없이 변경될 수 있습니다.
